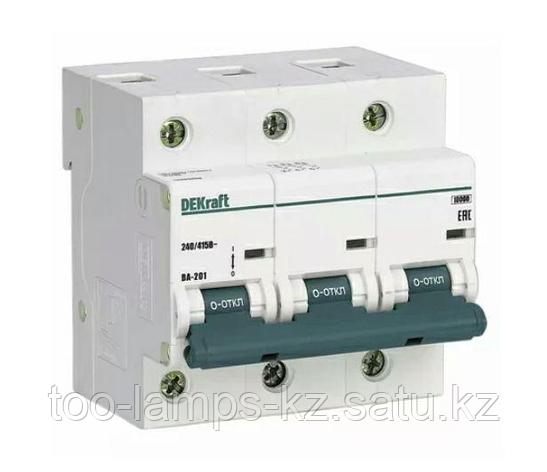

ВА 201 3P 80А 10кА С (1) DEKraft, Модульные автоматические выключатели

Количество полюсов: 3, Назначение: Розетки/линии с умеренными пусковыми токами, Номинальная отключающая способность: 10кА, Номинальное напряжение: 400В, Номинальный ток: 80А, Тип устройства: Автоматический выключатель с тепловым расцепителем, Торговая марка: DEKraft, Характеристика срабатывания: C.

Автоматы серии ВА-201 рассчитаны на токи от 63 до 125 А, их номинальная рабочая отключающая способность (Ics) составляет 10кА. Защищают электрические цепи от токов перегрузки и короткого замыкания, применяются во вводно-распределительных щитах жилых и административных зданий, и в промышленности.

Принцип действия ВА: при перегрузках в защищаемой цепи протекающий через аппарат ток нагревает биметаллическую пластину, нагреваясь пластина изгибается и толкает рычаг, воздействующий на механизм свободного расцепления, при коротком замыкании в защищаемой цепи многократно возрастает ток, параллельно возрастает ток, проходящий через электромагнитную катушку автоматического выключателя, магнитное поле повышается и  перемещает сердечник, воздействующий на рычаг свободного расцепления, подвижный контакт отходит от неподвижного, и аппарат разрывает цепь..

Технические характеристики:

Модульный автоматический выключатель (автомат)

Глубина установочная (встраив.): 72мм

Номинальный ток: 80А

Характеристика срабатывания (кривая тока): С

Количество полюсов: 3

Номинальная отключающая способность: 10 кА
